الدليل النهائي لتركيبات Buttweld: كل ما تحتاج إلى معرفته

ما هي تجهيزات الأنابيب الملحومة بعقب

تجهيزات الأنابيب الملحومة بعقب هي مكونات تستخدم لتوصيل أو إعادة توجيه أو إنهاء أجزاء من الأنابيب داخل نظام الأنابيب عن طريق لحامها مباشرة إلى نهايات الأنابيب، مما يؤدي إلى إنشاء وصلة دائمة ومقاومة للتسرب. على عكس تركيبات اللحام الملولبة أو المقبسية، فإن تركيبات اللحام التناكبي تكون مشطوفة عند الحواف للسماح لعامل اللحام بدمج التركيبات والأنابيب معًا في لحام واحد مستمر، مما يؤدي إلى سطح داخلي أملس مع الحد الأدنى من انقطاع التدفق.

طريقة التوصيل هذه مفضلة على نطاق واسع في التطبيقات الصناعية ذات الضغط العالي ودرجة الحرارة العالية، بما في ذلك خطوط أنابيب النفط والغاز، ومرافق توليد الطاقة، ومصانع المعالجة الكيميائية، حيث تكون السلامة المشتركة في ظل الظروف القاسية غير قابلة للتفاوض. نظرًا لأن اللحام نفسه يصبح جزءًا من هيكل الأنبوب بدلاً من توصيل ميكانيكي منفصل، فإن تركيبات اللحام التناكبي توفر عمومًا قوة وموثوقية فائقة مقارنة بطرق التوصيل البديلة.

الأنواع الشائعة من تركيبات اللحام التناكبي

تأتي تجهيزات اللحام التناكبي في عدة أشكال موحدة، كل منها مصمم لخدمة وظيفة محددة ضمن تخطيط الأنابيب. يساعد فهم هذه الأنواع المهندسين وفرق المشتريات على تحديد المكون الصحيح لكل تطبيق.

المرفقين

المرفقين change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

المحملات

المحملات allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

مخفضات

مخفضات connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

قبعات

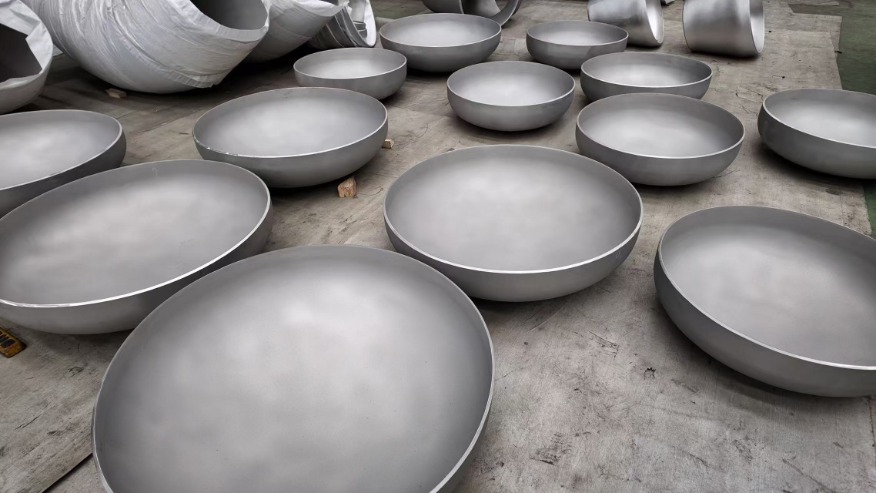

قبعات are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

المواد المستخدمة في تصنيع وصلات اللحام التناكبي

يؤثر اختيار المواد بشكل كبير على الأداء والتكلفة وملاءمة تطبيق تركيبات اللحام التناكبي. يوضح الجدول أدناه المواد الشائعة وحالات استخدامها النموذجية داخل أنظمة الأنابيب الصناعية.

فهم سمك الجدار وتقييمات الجدول الزمني

يتم تصنيع تجهيزات اللحام التناكبي لتتوافق مع جداول الأنابيب المحددة، والتي تشير إلى سمك جدار التركيب بالنسبة إلى قطره الخارجي. تتضمن الجداول الزمنية الشائعة الجداول 10 و40 و80، مع أرقام جداول أعلى تشير إلى جدران أكثر سمكًا قادرة على تحمل ضغط داخلي أكبر. يعد تحديد الجدول الزمني الصحيح أمرًا بالغ الأهمية، حيث أن سمك الجدار غير المتطابق بين أنبوب التركيب والتوصيل يمكن أن يخلق نقاط ضعف في وصلة اللحام، مما يضر بسلامة النظام بشكل عام.

عادةً ما يحسب المهندسون تقييمات الجدول الزمني المطلوبة بناءً على ضغط تشغيل النظام ودرجة الحرارة والخواص الميكانيكية للمادة المحددة، وغالبًا ما يشيرون إلى معايير مثل ASME B16.9، التي تحكم متطلبات الأبعاد والتسامح لتركيبات اللحام التناكبي المصنوعة في المصنع.

المزايا الرئيسية لتركيبات اللحام التناكبي مقارنة بأنواع التوصيل الأخرى

توفر تركيبات اللحام التناكبي العديد من المزايا العملية التي تجعلها الخيار المفضل للتطبيقات الصناعية المطلوبة مقارنة بالبدائل الملولبة أو ذات الحواف.

• قوة مشتركة متفوقة بسبب الاتصال المنصهر بالكامل بين التركيب والأنابيب.
• تقليل خطر التسربات مقارنة بالوصلات الملولبة، والتي يمكن أن ترتخي تحت الاهتزاز أو التدوير الحراري.
• تجويف داخلي أملس يقلل من الاضطراب وانخفاض الضغط عبر التركيب.
• أكثر ملاءمة لأنظمة درجة الحرارة العالية والضغط العالي حيث قد تفشل المفاصل الميكانيكية.
• انخفاض متطلبات الصيانة على المدى الطويل بمجرد اللحام والفحص بشكل صحيح.

اعتبارات التثبيت ومراقبة الجودة

يتطلب التثبيت الصحيح لتجهيزات اللحام التناكبي عمال لحام ماهرين واهتمامًا دقيقًا بإعداد المفاصل، بما في ذلك الميلا الدقيق والمحاذاة قبل بدء اللحام. يمكن أن يؤدي أي اختلال في المحاذاة أو فجوة غير متناسقة بين التركيب والأنبوب إلى عيوب اللحام التي تهدد السلامة الهيكلية للمفصل، خاصة في تطبيقات الضغط العالي حيث يمكن أن يكون للفشل عواقب وخيمة على السلامة.

تُستخدم إجراءات مراقبة الجودة مثل الاختبار الشعاعي والفحص بالموجات فوق الصوتية واختبار تغلغل الصبغة بشكل شائع للتحقق من سلامة اللحام بعد التثبيت، خاصة في الأنظمة الحرجة مثل توليد الطاقة أو معالجة البتروكيماويات حيث يمكن أن تؤدي عيوب اللحام غير المكتشفة إلى فشل كارثي مع مرور الوقت.

اختيار تركيبات اللحام المؤخر المناسبة لمشروعك

يتضمن اختيار تركيب اللحام التناكبي الصحيح تقييم عوامل متعددة معًا، بما في ذلك ضغط تشغيل الأنبوب، ونطاق درجة الحرارة، والسوائل أو الغاز الذي يتم نقله، والظروف البيئية المحيطة. يضمن العمل بشكل وثيق مع مورد مطلع والرجوع إلى معايير الصناعة المعمول بها أن تتوافق التركيبات والمواد وتقييمات الجدول الزمني المحددة بدقة مع متطلبات نظام الأنابيب المحدد، مما يدعم في النهاية الموثوقية والسلامة على المدى الطويل عبر التثبيت بأكمله.
